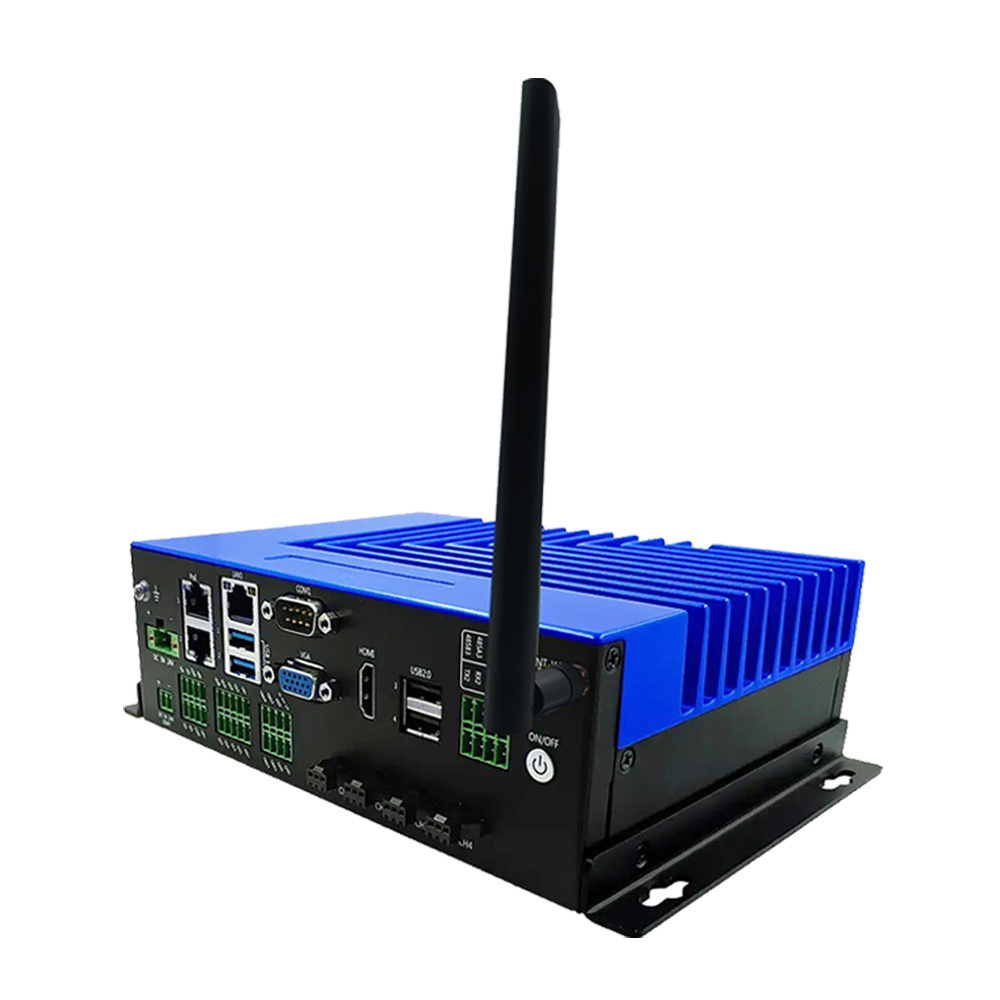

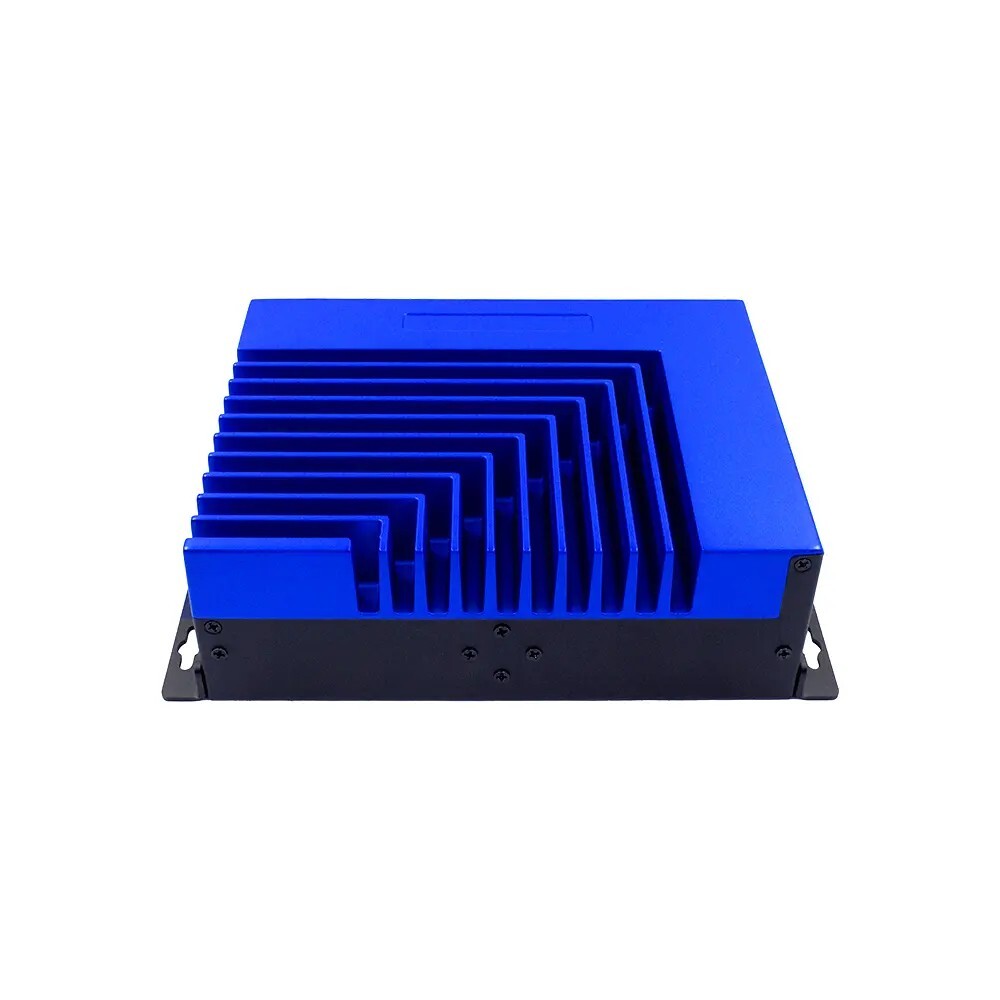

PCX-9712-IO

1. Intel JasperLake N5095 CPU

2. DDR4內存設計,板載4GB

3. 1*M.2硬盤接口(M.2 2280 SATA

4. 1*VGA+1*HDMI雙顯

5. 3*Intel 千兆網口,其中兩個支持PoE

6. 2*USB3.0,3*USB2.0(其中一個內置)

7. 2*RS-232,1*RS-485

8. 4*DI,8*DO;4*CH,4*TRIG;1*WiFi

9.臥式、導軌式、壁掛式三種靈活安裝方式

10供貨周期長,現貨供應,具體交期請與客服聯系


立即購買
聯系熱線 0755-88870880



















PCX-9712-io規格介紹

系統

硬件

處理器

型號

內核

主頻

最高睿頻

緩存

功耗

JasperLake N5095

4C4T

2.0GHZ

2.9GHZ

4MB

15W

內存

4顆DDR4內存顆粒,內存容量4 GB

操作系統

Win10 64位 21H2以上版本與Ubuntu 20.04

顯卡

集顯 INTEL UHD Graphics

BIOS

AMI BIOS

看門狗

支持256級(0~255),可編程

電源

供電

DC IN 24V,標準品出貨配24V/4A電源適配器

啟動方式

上電自開機/按鍵觸發開機切換詳細操作見第七章

電源開關

1*帶燈開關

面板

接口

顯示模式

1*VGA :最大分辨率1920*1200@ 60 Hz

1*HDMI : 最大分辨率4096*2160@ 60 Hz

COM1

1*3線RS-232,使用1個標準DB-9座子

COM2

1*RS-232,為綠色鳳凰端子

COM3

1*RS-485,為綠色鳳凰端子

R-SW

1*遠程開關,為綠色鳳凰端子

PWR

1*電源指示燈,為綠色鳳凰端子

LAN

1*千兆網口,采用RTL8111H芯片,支持網絡喚醒,速度:10/100/1000Mbps

PoE

2*PoE,采用Intel I226V芯片,支持網絡喚醒,,速度:10/100/1000Mbps

USB

2*USB3.0,2*USB2.0

內置

接口

  M .2

1*M.2 SSD接口(M.2 2280)

JUSB2

1個1*4pin的白色座子USB2.0)

USB

1*單層加高USB2.0,可接加密狗

可靠性

工作溫度

-20℃~60℃

存儲溫度

-40℃~85℃

相對濕度

5%~90%無冷凝

工作時振動

系統安裝 SSD3 Grms, IEC 60068-2-64隨機5 ~ 500 Hz

工作時沖擊

系統安裝 SSD30 G, IEC 60068-2-27

結  構

安裝方式

臥式安裝/壁掛安裝/導軌安裝(出廠默認臥式安裝,如需壁掛式支架或?qū)к壥街Ъ?,需與業務溝通確認,由業務下單說明)

臥式尺寸

含支架:219*145*65mm(L*W*H)

壁掛式尺寸

含支架:229*147*65mm(L*W*H)

導軌式尺寸

含支架:189*154.5*65mm(L*W*H)

整機重量

約1.60 Kg(不含配件與包裝)



相關證書

FCC ,CE  ,ROHS

功耗

典型功耗

整機功耗約17W(不含外設)


ZJB-9712規格介紹

功能

DI1 - DI4

4*DI,NPN/PNP模式輸入DC 10V-30V


DO1 - DO8

8*DO,每路最大輸出電流為500mA,輸出電壓DC 10-30V(取決供電端電壓)


CH1-CH4

4*光源接口,單路光源額定電流1A


TRIG

4*光源觸發接口


USB2.0

1個內置USB2.0接口


DC OUT 12V

1*12V輸出


DC IN 24V

LIGHT

1*光源外部供電,最大可支持4A電流


WiFi

支持2.4G通訊
